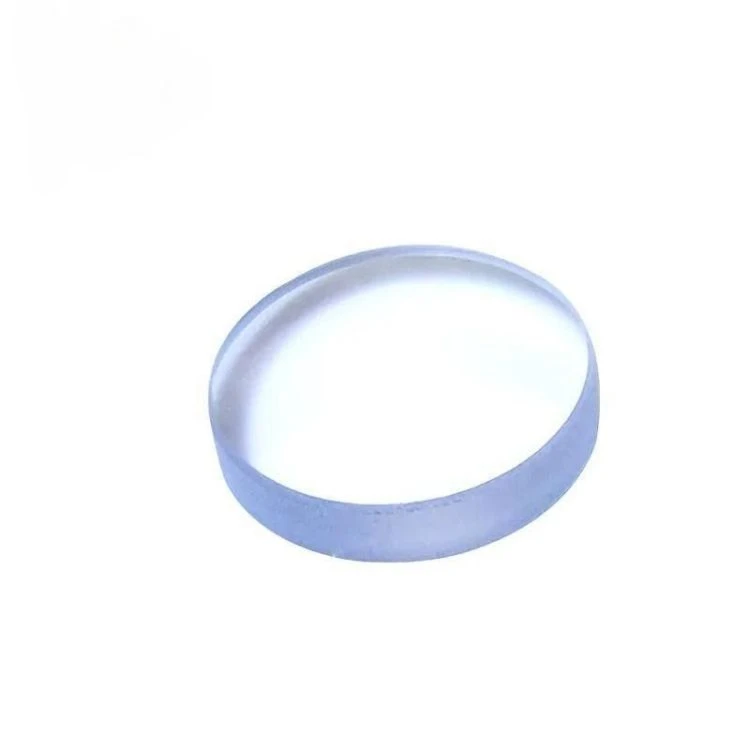

Meniskusová šošovka Negatívny meniskus v okuliaroch

Menisková šošovka je sférická šošovka s jedným konvexným (vonku zakriveným) povrchom a jedným konkávnym (do vnútra zakriveným) povrchom. Krivky dvoch povrchov sa stretávajú na okraji, čo dáva šošovke tvar polmesiaca alebo „menisku“. Tvar menisku poskytuje niektoré prospešné optické vlastnosti a výhody pre zaostrovanie a prenos svetla. Vedie k rôznym aplikáciám, kde sa dajú využiť jeho prednosti, vrátane jednoduchých lup, kondenzátorových šošoviek, okulárových šošoviek a fotografických šošoviek.



Ponúkame vysokokvalitné meniskusové šošovky, ktoré poskytujú optimálny optický výkon a mechanickú odolnosť. Naša presne brúsená a leštená sklenená meniskusová optika využíva prirodzené výhody tvaru menisku, aby poskytla vašim optickým systémom rozhodujúci výkon. Tiež sa môžu pochváliť vysokou priepustnosťou aj pre veľké veľkosti vďaka menšej absorpcii svetla. Zakrivený tvar poskytuje aj mechanické výhody --, ktoré efektívne rozdeľuje sily, aby sa zabránilo poškodeniu v stresových podmienkach. Kontaktujte nás ešte dnes a zistite, ako môžeme zlepšiť vašu aplikáciu výhodami našej prémiovej ponuky meniskusovej optiky. Vlastné dizajny šošoviek sú k dispozícii aj pre OEM. Váš systém uvidí rozdiel!



Vlastnosti

- Bezkonkurenčná korekcia aberácie

- Vysoká refrakčná sila

- Tenké a ľahké

- Široký výber

- Vysoká odolnosť



Parametre

Meno Produktu	Meniskusová šošovka
Materiál	K9 sklo alebo na mieru
Priemer	50 mm alebo na mieru
Tolerancia ohniskovej vzdialenosti	2 percentá
Tolerancia hrúbky stredu	plus /- 0,05 mm
Tolerancia hrúbky hrán	plus /- 0,02 mm
Kvalita povrchu	60/40 alebo lepšie
Plochosť povrchu	Λ/4
Jasná clona	>90 percent



Schéma optickej dráhy





Aplikácie

Najvýznamnejšie aplikácie meniskusových šošoviek využívajú ich schopnosť redukovať sférickú aberáciu, poskytujú široký otvor alebo zorné pole, zaostrujú alebo zbierajú svetlo v rôznych uhloch a dosahujú dobrú kvalitu obrazu pre ich hrúbku. Vďaka svojmu tvaru sú užitočné pre jednoduché a sofistikované optické systémy v mnohých oblastiach vedy a techniky.

- Korekčné šošovky

- Mikroskopia

- Fotografické šošovky

- Teleskopy

- Laserová kolimácia

- Kondenzačné šošovky

- Lupy



Aký je rozdiel medzi pozitívnym a negatívnymmeniskusová šošovkas?

Rozdiel medzi šošovkami pozitívneho a negatívneho menisku spočíva v zakrivení ich povrchu:

• Pozitívna šošovka má konvexný (vonku zakrivený) povrch s kratším polomerom zakrivenia a konkávny (do vnútra zakrivený) povrch s dlhším polomerom. Tento tvar spôsobuje, že šošovka sa zbieha a zaostruje svetlo, čím pôsobí ako lupa. Pozitívne šošovky sú silnejšie zakrivené a majú vyššiu zaostrovaciu schopnosť.



• Negatívna šošovka má konkávny povrch s kratším polomerom zakrivenia a konvexný povrch s dlhším polomerom. Tento tvar spôsobuje, že šošovka rozptyľuje svetlo a pôsobí ako difúzna šošovka. Negatívne šošovky majú plochejší, menej zakrivený tvar a znižujú ostrosť.



Niektoré kľúčové rozdiely sú:

Ohnisková vzdialenosť:

• Pozitívny: Kratšia ohnisková vzdialenosť, pretože silne zaostruje svetlo. Výkon sa meria v kladných dioptriách.

• Negatív: Dlhšia ohnisková vzdialenosť, pretože slabo rozptyľuje svetlo. Energia sa meria v mínusových dioptriách.



Aberácie:

• Pozitívne: Väčšia sférická aberácia vďaka veľmi zakriveným povrchom. Náročnejšie na nápravu.

• Negatívne: Znížená sférická aberácia vďaka plochejším povrchom. Jednoduchšie vytvoriť šošovku s korekciou aberácie.



Aplikácie:

• Pozitívny: Používa sa ako lupa alebo na kolimáciu (vytváranie paralelného) divergentného svetla. Používa sa v kondenzoroch, projektoroch a lupách.

• Negatív: Používa sa na difúziu a divergenciu pôvodne kolimovaného lúča. Nájdené v aplikáciách, kde je potrebný divergujúci výstup, napr. skenery čiarových kódov.



Výkon objektívu:

• Pozitívny: Merané v kladných dioptriách (napr. plus 10 D), čo naznačuje konvergenciu svetla.

• Negatívne: Merané v záporných dioptriách (napr. -5 D), čo naznačuje divergenciu svetla.



Takže v podstate, zatiaľ čo všetky meniskusové šošovky zdieľajú niektoré vlastnosti, ako je trvanlivosť a korekcia aberácie, pozitívne a negatívne šošovky sa podstatne líšia svojim tvarom, ohniskovou vzdialenosťou a výkonom, ako aj ich typickými aplikáciami. Ktorýkoľvek typ, primerane vyrobený a kalibrovaný, môže byť nápomocný - záleží na tom, či potrebujete zaostriť a zväčšiť svetlo, alebo ho rozviesť a rozptýliť.
